高溫陶瓷耐磨涂料

施工方法

1、基體處理

金屬基體：涂裝作業前，應去除基體表面的油污、殘銹、異物等。噴砂達到Sa2.5級局部修補時手工除銹至St3級即用鋼絲刷去除殘漆、殘銹、氧化皮等。

2、混合

按重量配比； 主劑∶固化劑＝9∶1（以產品說明書為準，工況不同配比會有調整）

混合時，應持續攪拌主劑的情況下，緩緩倒入固化劑，使其充分攪拌均勻。

混合好的涂料熟化20min后，用60-80目篩網過濾，并倒入另一只容器中備用。

混合后的涂料有效期8小時，請根據施工進度安排使用。

3、環境條件

噴涂作業應在基體處理后盡快進行，一般不應超過8小時。基體表面溫度和環境溫度一般不低于10℃，表面溫度至少應高于露點3℃以上，空氣相對濕度不超過85％。

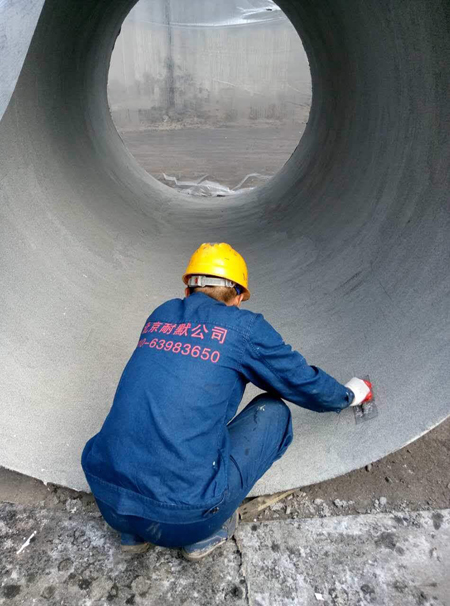

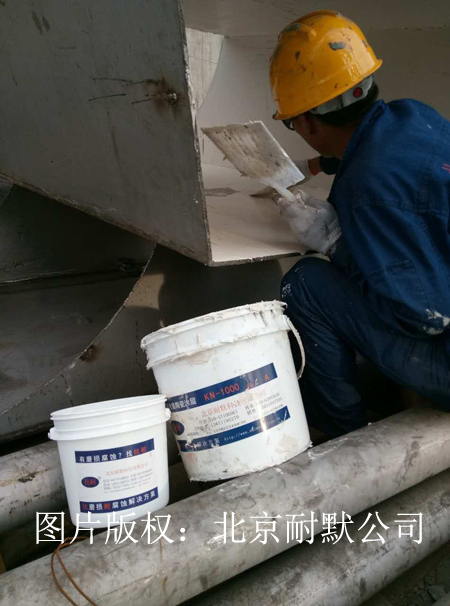

4、涂裝

本涂料可以使用刷涂、無氣噴涂和空氣輔助噴涂方法施工。

5、稀釋

一般情況下涂料不需要稀釋劑，當環境溫度過低時可用來調節粘度和清洗工具。宜采用，二甲苯：正丁醇：乙酸乙酯=5:3:2；或二甲苯：正丁醇=7:3作為本涂料的稀釋劑。

包裝與貯存

雙桶包裝：20kg/組；主劑組分18kg，固化劑組分2kg。

單桶包裝：15kg/組；主劑組分13.5kg，固化劑組分1.5kg。

本產品應貯存于陰涼干燥、通風處場所。

自包裝之日起，有效期12個月。

技術指標
